Neue Produktreihe
verfügbar ab Oktober 2026
Bildgebende Fluoreszenzmesstechnik zur flächigen und ortsaufgelösten Sauberkeitskontrolle

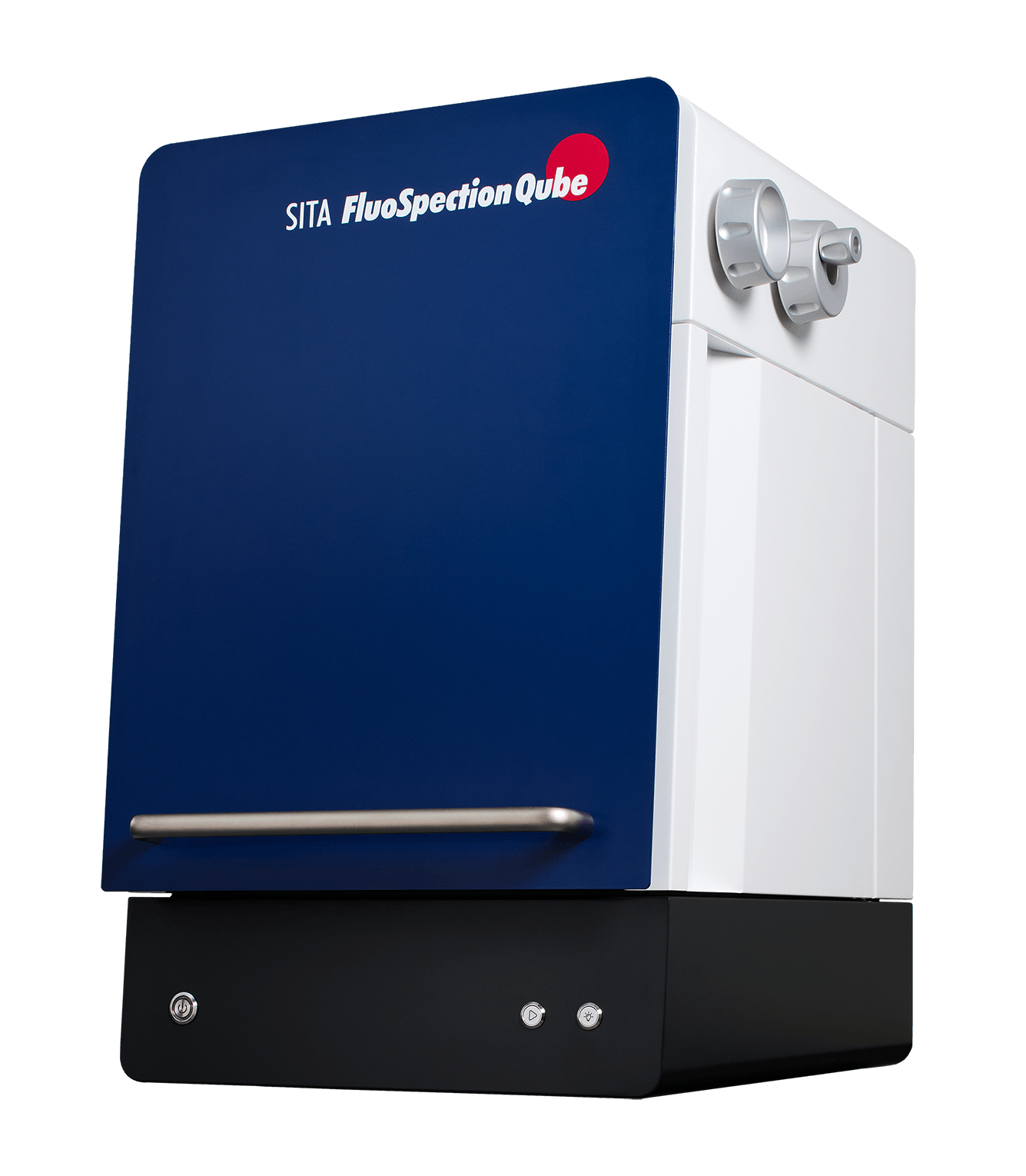

Das Inspektionssystem SITA FluoSpection Qube ermöglicht eine einfache und schnelle Sauberkeitskontrolle von Bauteilen auf filmische
Verunreinigungen durch Kameraaufnahmen unter UV-Beleuchtung.
Merkmale
- Einfache, flexible Handhabung ohne Gefährdung durch UV-Strahlung und optimale Messbedingungen mit innovativen und speziell abgestimmten Aufbau des Messsystems

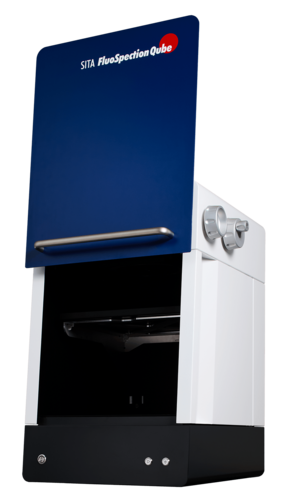

- Leichter Zugang zur Messkammer über eine Hubtür, manuell höhenverstellbarer Messtisch und automatisierte Positionierung des Messystems
- Steuerung, Bedienung und Datenauswertung durch PC-Software
- Hochauflösende, mehrstufig verarbeitete und normalisierte Abbildungen des Prüfobjekts mit farblicher Visualisierung der Verteilung der Verunreinigungsmengen
- Auswertung von Messwerten für die Gesamtfläche als auch für beliebige Teil- bzw. Funktionsflächen sowie deren Prüfung gegen Grenzwerte
- Vergleich von mehreren Teilen oder Teil- bzw. Funktionsflächen untereinander
Für den Vertrieb außerhalb Deutschlands wenden Sie sich bitte an unsere Vertriebspartner International.
Fakten und Daten
| Messgröße | Fluoreszenzintensität in RFU |
| Einsatzgebiete |
Sauberkeitskontrolle von Bauteilen auf filmische Verunreinigungen Schichtdickenkontrolle fluoreszierender Schichten Rissprüfung |
| Verwendung | Nachweis Öle, Fette, Kühlschmierstoffe, Trennmittel ... auf Bauteilen und Baugruppen aus Metall, Keramik und Glas (für Kunststoff nur bedingt geeignet) |
| Messung | berührungslos, zerstörungsfrei, schichtdickensensitiv |
| Messmittelüberwachung | SITA-Fluoreszenznormale (Standardlieferumfang) |
| Einsatz | Automotive, Maschinenbau, Medizintechnik, Elektrotechnik, Oberflächentechnik, Luft- und Raumfahrt .. |
- Flächige Sauberkeitskontrolle vor sauberkeitskritischen Prozessen
wie Kleben, Beschichten, Schweißen, Härten und Bonden zur Bewertung filmischer Verunreinigungen wie Öle, Fette, Kühlschmierstoffe oder Trennmittel mit direkter Visualisierung ihrer Verteilung - Bewertung komplexer und großflächiger Bauteile
durch hochauflösende Abbildung der gesamten Prüfoberfläche – auch bei lokal variierenden Verschmutzungen - Selektive Analyse von Funktionsflächen
wie Dicht-, Klebe- oder Kontaktbereiche durch flexible Auswertung definierter Teilbereiche innerhalb der Gesamtaufnahme - Überwachung und Optimierung von Reinigungsprozessen
durch flächigen Vergleich von Verschmutzungszuständen und gezielte Identifikation inhomogener Reinigungsergebnisse - Qualitätssicherung in sensiblen Anwendungen
wie Elektronikfertigung, Medizin- oder Vakuumtechnik durch detaillierte und dokumentierbare Oberflächenabbildungen sowie die Auswertung von Messwerten und deren statistischer Verteilung zur objektiven Bewertung der Bauteilsauberkeit

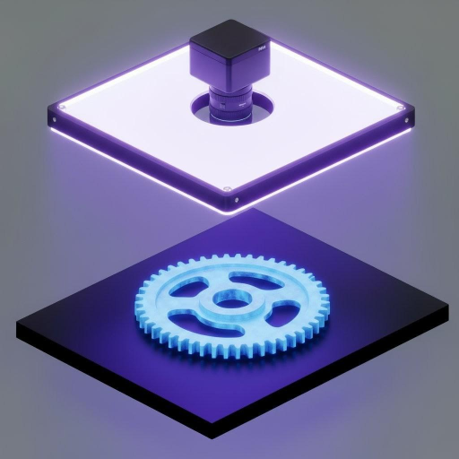

Das Messverfahren nutzt die Eigenschaft vieler organischer, filmischer Verunreinigungen zu fluoreszieren. Die Bauteiloberfläche wird flächig mit UV-Licht bei 365 nm beleuchtet. Rückstände wie Öle, Fette, Kühlschmierstoffe oder Trennmittel senden dabei Fluoreszenzlicht aus, dessen Intensität mit der Menge bzw. Schichtdicke der Verunreinigung zunimmt.
Eine empfindliche Kamera erfasst die Fluoreszenz ortsaufgelöst über die gesamte Prüfoberfläche. Aus den Bilddaten werden normalisierte Messwerte in RFU (Relative Fluorescence Unit) auf Basis von SITA-Fluoreszenznormalen berechnet. Dadurch entsteht nicht nur ein einzelner Messwert, sondern ein Fluoreszenzbild mit quantitativer Information über die Verteilung der Verunreinigung.
Je niedriger der Messwert in RFU, desto sauberer ist die Oberfläche. Die Messwerte können für die gesamte Fläche oder gezielt für Teil- und Funktionsflächen ausgewertet, mit Grenzwerten verglichen und dokumentiert werden.
| Allgemeine Daten | ||
|---|---|---|
| Geräteabmessungen (LxBxT) | 83x65x70 cm² | |
| Messtisch |
350 x 350 mm² höhenverstellbar für optimalen Messabstand, wechselbare Einsätze oder Halterungen zur Bauteilaufnahme auf Kundenwunsch | |
| Max. Größe Prüfteil |
300 x 300 x 300 mm³ erweiterbar durch Zubehör-Optionen für größere Bauteile | |
| Prüfbereich |
300 x 300 mm² durch Messung an mehreren Positionen und Zusammensetzen zum gesamten Bauteil | |
| Gerätegewicht | 67 kg | |
| Stromversorgung | 80 - 264 V AC, 47 - 63 Hz, 160 W | |
| Automatisierte Positionierung der Messeinheit sowie Abstandseinstellung |
| Fluoreszenz-Messsystem |
|---|
| · Kalibrierter Mess- und Bildbereich 100 x 100 mm², Standard-Pixelauflösung 50 μm |
| · Systemkalibrierung für normalisierte Fluoreszenzmessung in RFU |
| · Leistungsstarke Datenverarbeitungsalgorithmen |
| Beleuchtung |
|---|
| · UV-LED Flächenstrahler mit max 150W, 365nm (+/-15nm) |
| · integrierte Ringbeleuchtung mit sichtbarem Licht |
| Kamera |
|---|
| · HD-Industriekamera, 5 MP, mit lichtstarkem Objektiv, Detektionsbereich 460nm (+/-40nm) |
| · Hohe Empfindlichkeit durch Belichtungszeiten bis 10 s und weitere Steigerung bei reduzierter Auflösung |
Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.
Die PC-Software für den SITA FluoSpection Qube steuert den gesamten Messablauf von der Bauteilaufnahme über die Fluoreszenzmessung bis zur Auswertung und Dokumentation. Sie führt den Anwender durch den Prüfprozess und macht die komplexe bildgebende Fluoreszenzmesstechnik einfach nutzbar.
- Steuerung der Messung und Bildaufnahme per PC
- geführter Prüfablauf mit Weißlicht- und Fluoreszenzaufnahme
- normalisierte Darstellung der Fluoreszenzverteilung in RFU
- gleichzeitige Visualisierung von Bauteilbild und Fluoreszenzbild
- Auswertung der Gesamtfläche sowie frei definierbarer Teil- und Funktionsflächen
- Grenzwertprüfung für Messflächen und Funktionsbereiche
- Vergleich von Messungen, Bauteilen oder Reinigungszuständen, zum Beispiel vor und nach der Reinigung
- Unterstützung bei der Ausrichtung und Zuordnung von Aufnahmen
- Dokumentation der Messergebnisse in Prüfberichten
Die Software wird perspektivisch um weitere automatische Auswerte- und Klassifizierungsfunktionen erweitert. Dazu gehören insbesondere die Bewertung von Gut-/Schlechtmustern, die Analyse der Lage und Verteilung von Verunreinigungen sowie KI-gestützte Verfahren zur Unterstützung bei Grenzwert-, Sauberkeits- und Spezifikationsbewertungen. Dadurch soll der Anwender komplexe Sauberkeitsanforderungen einfacher, reproduzierbarer und nachvollziehbarer bewerten können.
So verbindet die Software anschauliche Bildgebung mit quantitativen Messwerten und schafft eine durchgängige Grundlage für Qualitätssicherung, Prozessoptimierung und dokumentierte Sauberkeitskontrolle.
Der SITA FluoSpection Qube wird als vollständiges Inspektionssystem zur bildgebenden Sauberkeitskontrolle geliefert Der Standard-Lieferumfang umfasst:
- SITA FluoSpection Qube Inspektionssystem
- Einsatz zur Bauteilauflage
- Netzanschlusskabel
- Anschlusskabel zum PC
- PC-Software SITA FluoVision
- standardmäßige Software-Updates
- Gebrauchsnormal N0, keine Fluoreszenz
- Betriebsanleitung
- Kurzanleitung
- Kalibrierschein
Die PC-Software SITA FluoVision ist standardmäßig enthalten und kann auf mehreren PCs installiert werden, zum Beispiel zur Auswertung und Dokumentation bereits erfasster Messdaten.
Messungen sind nur in Kombination mit dem SITA FluoSpection Qube möglich.
Spezielle Bauteilhalterungen gehören nicht zum Standard-Lieferumfang, können jedoch anwendungsspezifisch vorgesehen bzw. optional ergänzt werden.
