Einfache Kontaktwinkelmessung im Fertigungsprozess
Der SITA SurfaSpector prüft schnell und unkompliziert die Benetzbarkeit von Metall-, Glas- und Kunststoffoberflächen eingesetzt, z.B. nach der Oberflächenvorbehandlung oder Reinigung.
Das Gerät kombiniert eine objektive Kontaktwinkelmessung mit einfacher Handhabbarkeit und ermöglicht eine zuverlässige Beurteilung der Oberfläche.
Merkmale
- Automatisierter Messablauf mit Tropfenablage, Erkennung des Tropfens und Ermittlung des Kontaktwinkels
- Mobil und flexibel einsetzbar ohne PC direkt an der Anlage oder im Prozess
- Einfache und intuitive Bedienung über Touchscreen
- Handlicher Sensorkopf zur Messung auf verschiedensten Oberflächen
Für den Vertrieb außerhalb Deutschlands wenden Sie sich bitte an unsere Vertriebspartner International.
Produkt-Video
Fakten und Daten
| Messgröße | Kontaktwinkel in ° |
| Einsatzgebiete |
Kontrolle der Oberflächenaktivierung, z.B. nach einer Plasmabehandlung Prüfung der Benetzbarkeit Qualitätssicherung nach der Bauteilreinigung |
| Verwendung | Kontrolle des Wasser-Kontaktwinkels auf Oberflächen, z.B. Kunststoffe, Metalle, Keramik, Glas u.v.m |
| Messung | berührungslos, zerstörungsfrei, ungiftig |
| Messmittelüberwachung | SITA-Kugelnormale (Standardlieferumfang) |
| Einsatz | Oberflächentechnik, Automotive, Maschinenbau, Medizintechnik, Elektrotechnik, Luft- und Raumfahrt ... |
- Qualitätssicherung nach der Bauteilreinigung
- Prüfung der Benetzbarkeit
- Kontrolle der Oberflächenaktivierung, z.B. nach einer Plasmabehandlung und viele weitere Anwendungsbereiche der Oberflächenanalyse
Als Kontaktwinkel θ (auch Rand- oder Benetzungswinkel) wird der Winkel bezeichnet, den ein Flüssigkeitstropfen beim Spreiten auf einer Festkörperoberfläche ausbildet. Die Größe des Kontaktwinkels hängt von den Wechselwirkungen zwischen der Flüssigkeit und dem Feststoff ab.
θ = 0° vollständige Benetzung
0° < θ < 90° hydrophile Oberfläche, benetzbar
θ > 90° hydrophobe bis superhydrophobe Oberfläche, schlecht benetzbar
θ > 160° superhydrophobe Oberfläche ("Lotuseffekt" bei Verwendung von Wasser als Testflüssigkeit)
Kontaktwinkelmessung mit dem SITA SurfaSpector

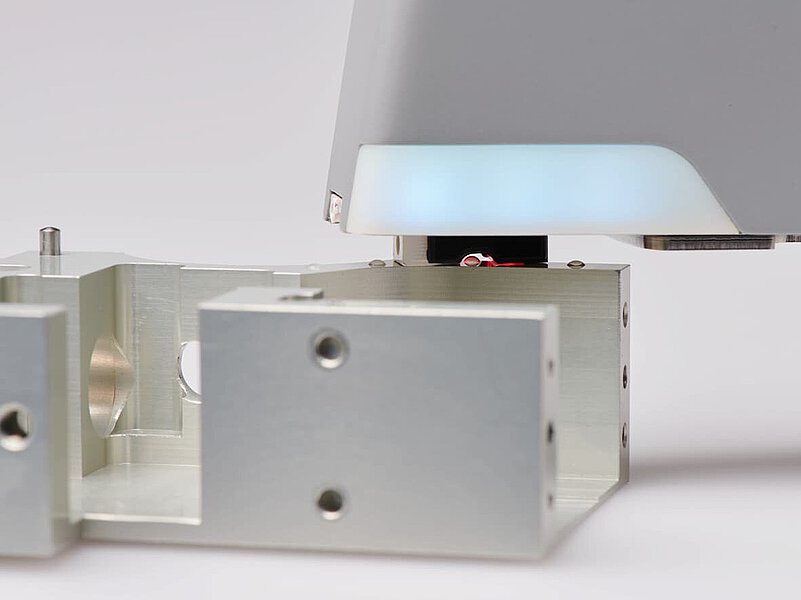

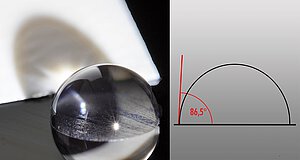

Ein Wassertropfen wird über eine automatische Dosiereinheit präzise auf die Oberflächen abgelegt und seitlich beleuchtet, wodurch der Tropfenschatten auf eine schräge Messfläche fällt. Mit einer hochauflösenden Kamera wird die Projektion von oben aufgenommen und das Bild perspektivisch korrigiert, anschließend die Tropfenkontur ermittelt und der Kontaktwinkel berechnet. Je niedriger der Kontaktwinkel, desto höher die Benetzbarkeit.
| Kontaktwinkel | ||
|---|---|---|
| Messbereich | 5°…175° | |
| Auflösung | 0,1° | |
| Testflüssigkeit | Reinstwasser, nachfüllbar, 5 ml für 5.000 Messungen | |
| Messmethode | ||
|---|---|---|
| Optische Bestimmung des Kontaktwinkels eines liegenden Tropfens | ||
| Tropfenvolumen | 1 μl | |
| min. Probenfläche | 5 x 5 mm | |
| Stromversorgung | ||
|---|---|---|
| Li-Ion-Akku | 2x 6.400 mAh, min. 6 h Messdauer | |
| Netzteil | 12 V, 2,5 A (max. 17 V, 3 A) | |
| Allgemeine Daten | ||
|---|---|---|
| USB | USB-C (Datentransfer, USB-C power delivery) | |
| Anzeige/Display | 5“ TFT-Display 800 x 480 Pixel, kapazitiver Touch; intuitive grafische Bedienoberfläche | |
| Sensor | Messstart-Taste, LED für optisches Feedback | |
| Speicher | 10 GByte | |
| Abmessungen (HxBxT) | Basisgerät: 80 x 210 x 130 mm; Sensor: 117 x 50 x 82 mm | |
| Gerätegewicht | Basisgerät: 1.100 g; Sensor: 330 g | |
Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.
Kalibriernormal, Stativ
- Basisgerät
- Sensorkopf
- robuster Messgerätekoffer
- Netzteil und USB Kabel
- Stativ mit Sensorkopf-Halter (optional)
- Reinstwasser
- Betriebsanleitung
- Kurzanleitung
- Kalibrierzertifikat
- Zubehör (zusätzliche Projektionsfläche, Werkzeug zum Austausch der Projektionsfläche, Nachfüllspritze, Gebrauchsnormal)
