Einfache Kontrolle des Verschmutzungsgrades von Reinigungs- und Spülbädern
OBJEKTIV
Bewertung des Badzustandes unabhängig von Teiledurchsatz oder Standzeit. Ermitteln der Badverschmutzung durch Fluoreszenzmessung.
EINFACH
Start der Messung auf Knopfdruck und Anzeige des Messergebnis innerhalb weniger Sekunden.
VIELSEITIG
Mobiles und handliches Messgerät für den Einsatz direkt an der Anlage oder im Labor. Wirtschaftliche Badführung durch Optimieren der Standzeiten.
Für den Vertrieb außerhalb Deutschlands wenden Sie sich bitte an unsere Vertriebspartner International.
Produkt-Video
Fakten und Daten
| Messgröße | Fluoreszenzintensität in RFU |
| Einsatzgebiete |
Verschmutzungskontrolle in Reinigungs- und Spülbädern bei der wässrigen- oder Lösemittelreinigung Korrosionsschutzkontrolle: Kontrolle Korrosionsschutz/Ölgehalt in Konservierungsbädern bei der Lösemittelreinigung |
| Verwendung | Nachweis organischer Verunreinigung wie Öle, Fette, Kühlschmierstoffe, Trennmittel,… in wässrigen Medien und Lösemitteln |
| Messung | Als robustes Handmessgerät mit Eintauchsonde oder als automatische Inlinemessung im Durchfluss |
| Messmittelüberwachung | SITA-Fluoreszenznormale (Standardlieferumfang) |
| Einsatz | Automotive, Maschinenbau, Medizintechnik, Elektrotechnik, Oberflächentechnik, Luft- und Raumfahrt ... |

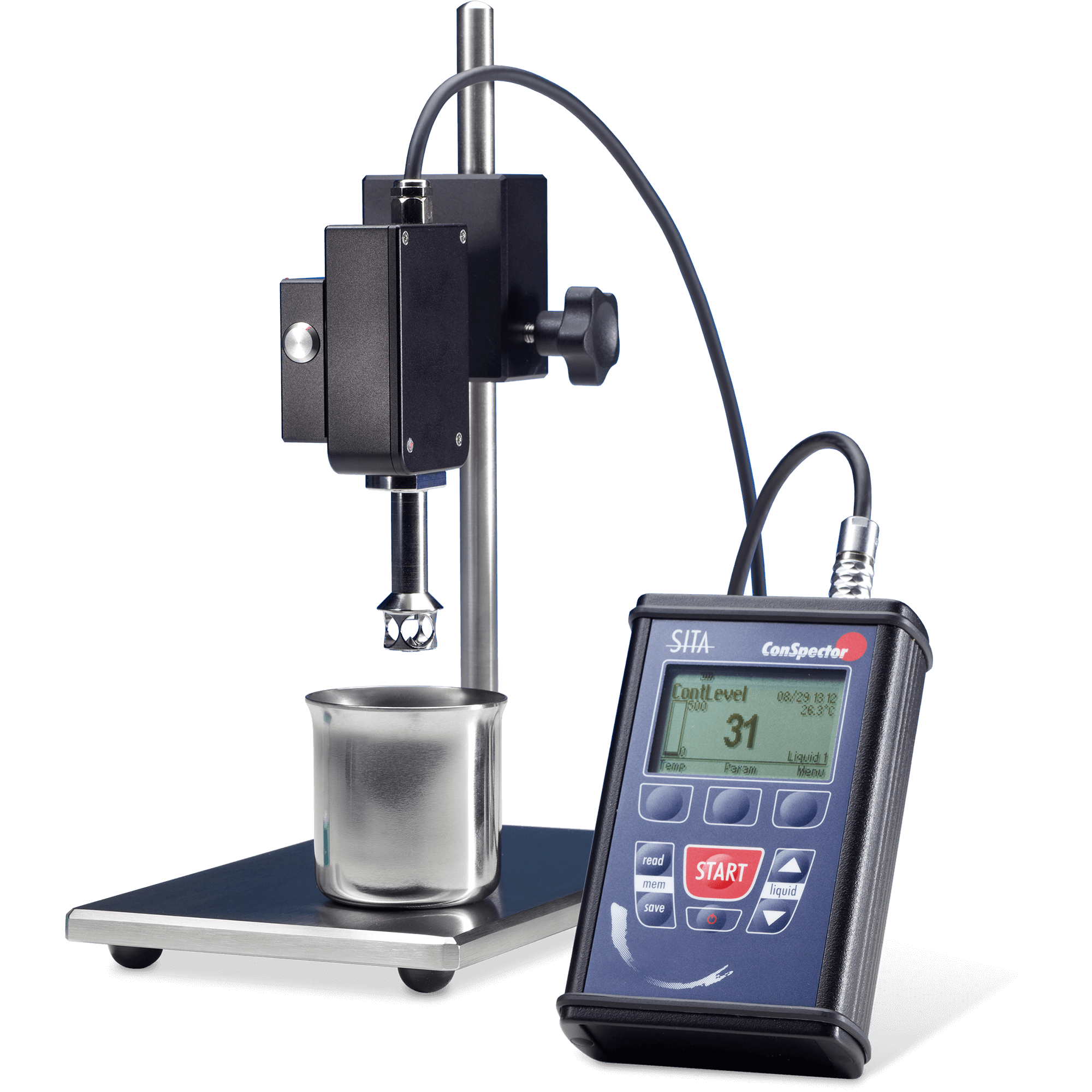

Das Entfernen von Verunreinigungen aus den Reinigungs -und Spülbädern bei der industriellen Teilereinigung sichert eine lange Badstandzeit und hohe Teilesauberkeit. Mit dem SITA ConSpector kann die Belastung der Reinigungs- und Spülbäder mit Verunreinigungen vor Ort an der Anlage oder im Labor gemessen werden. Das Messergebnis steht sofort zur Verfügung.
Prozessänderungen, wie Ausfall der Filteranlage oder starker Anstieg des Verschmutzungsgrades im Bad werden sicher erkannt und ermöglichen eine unmittelbare Reaktion. Aufbereitungsmaßnahmen können gezielt angewendet und kontrolliert werden. Der Prozess wird wieder im vorgegebenen Bereich gefahren und erzeugt ein zuverlässiges Reinigungsergebnis. Die Kontrolle der Spülstufen auf Verschleppung von Verunreinigungen bzw. Reinigerchemie verhindert ein erneutes Verschmutzen der Teile.
Beispiele für nachweisbare Verunreinigungen:
- Kühlschmierstoffe
- Walzöle
- Fließfette
- Tiefziehöle
- Schmierfette
- Trennmittel
Die Fluoreszenz der Badverschmutzung (z. B. Öltropfen) wird durch eine UV-Lichtquelle angeregt. Eine Photodiode im Sensorkopf des SITA ConSpector misst die Intensität der durch die Fluoreszenz emittierten Strahlung bei einer festgelegten Wellenlänge im Bereich des blauen Lichtes. Die Stärke der Fluoreszenz ist abhängig von der Schmutzmenge pro Volumen.
Der SITA ConSpector arbeitet nach dem konfokalen Messprinzip. Das Anregungslicht und das durch die Fluoreszenz emittierte Licht folgen dem gleichen, parallelen Strahlenverlauf. Durch das Eintauchen der abgesetzten Eintauchsonde in die Badprobe kann die Messung des Verschmutzungsgrades einfach realisiert werden.
| Verschmutzungsgrad / Fluoreszenzintensität | ||
|---|---|---|
| Messbereich | 1...40.000 / (1 ... 40.000) RFU (Relative Fluorescence Unit) | |
| max. Messabweichung | 0,5% des Messbereiches | |
| Konzentration | ||
|---|---|---|
| Messbereich | benutzerdefiniert | |
| Flüssigkeitstemperatur | ||
|---|---|---|
| Messbereich | (0...100) °C | |
| max. Messabweichung | 0,5 °C | |
| Sensorparameter | ||
|---|---|---|
| Anregung | 365 nm, max. 150 mW | |
| Detektor* | 460 nm | |
| Stromversorgung | ||
|---|---|---|
| Netzteil/USB | 100...240 V / 5 V | |
| Akku (Lion, integriert) | 3,6 V/1950 mAh, mind. 8 h Betriebsdauer | |
| Leistungsaufnahme | max. 2,5 W | |
| Allgemeine Daten | ||
|---|---|---|
| USB | Datentransfer | |
| Anzeige | LCD, beleuchtet | |
| Anzahl Messprofile | 254 | |
| Speicher | 8.000 Messwerte pro Profil | |
| Abmessungen (LxBxT) | Basisgerät: 129x82x48 mm; Sensorkopf: 142x50x30 mm | |
| Gerätegewicht | 530 g | |
Änderungen im Sinne der technischen Weiterentwicklung vorbehalten.
Die Windows-Software SITA-ProcessLog ermöglicht einen bequemen Zugriff auf alle Funktionen des SITA ConSpector. Messparameter können komfortabel eingestellt und Daten vom Messgerät ausgelesen werden.
- Dokumentieren und Bewerten der Badverschmutzung
- Verwalten und Auswerten der gespeicherten Messdaten
- Prüfprotokolle und Messberichte unkompliziert und schnell erstellen
- Steuerung der Messung per PC
- Einfaches Erstellen und Verwalten von Messprofilen

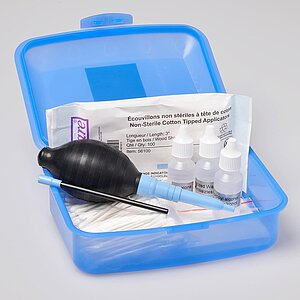

Cleaning Kit
Komplettausstattung zur einfachen Reinigung der Sensoroptik, Box enthält:
Blasebalg mit Kompressorfunktion, 3 Tropfflaschen mit Reinigungsflüssigkeit, 50 Mikrofasertücher, je 100 Wattestäbchen, Sicherheitsdatenblätter
optionale Gebrauchsnormale
Set Gebrauchsnormale zur schnellen Geräteprüfung direkt vor Ort.
- Gebrauchsnormal C0: keine Fluoreszenz
- Gebrauchsnormal C1: definierte Fluoreszenz
- Basisgerät
- Sensor
- Stativ mit Stativstab und -platte
- Gerätehalter
- Magnethalter
- robuster Messgerätekoffer
- Netzteil und USB Kabel
- 2 Edelstahlbecher 100ml mit Becherdeckel
- Magnetrührer
- 3 Magnetstäbchen
- USB stick mit Software (optional)
- Reinigungsstäbchen
- Betriebsanleitung
- Kurzanleitung
- Kalibrierzertifikat
